DAY3

✅ UART (Universal Asynchronous Receiver/Transmitter)

1. 비동기 통신의 정의

• 동기(Synchronous)
  • 송수신 장치가 동일한 클록 신호를 공유
  • 데이터와 클록이 함께 전송됨
  • 예: SPI, I2C
• 비동기(Asynchronous)
  • 송수신 장치가 클록 신호를 공유하지 않음
  • 각자 내부 타이머로 비트 타이밍을 맞춤
  • 예: UART

2. UART가 비동기인 이유

1. 클록 라인이 없음
   • UART는 TX와 RX 두 선만 사용
   • 클록 신호 없이 데이터만 전송
2. Start/Stop 비트로 동기화
   • 데이터 프레임 시작: Start bit(0)
   • 데이터 프레임 종료: Stop bit(1)
   • 수신 측은 Start bit 감지 후 내부 타이머로 비트 샘플링
3. Baud Rate로 시간 동기화
   • 속도, bps, 주파수, 시간
   • 정해놓은 시간마다 데이터를 주고 받음
   • 송신 측과 수신 측이 동일한 baud rate로 약속
   • 클록이 없으므로, 오차 범위 내에서만 정상 수신 가능

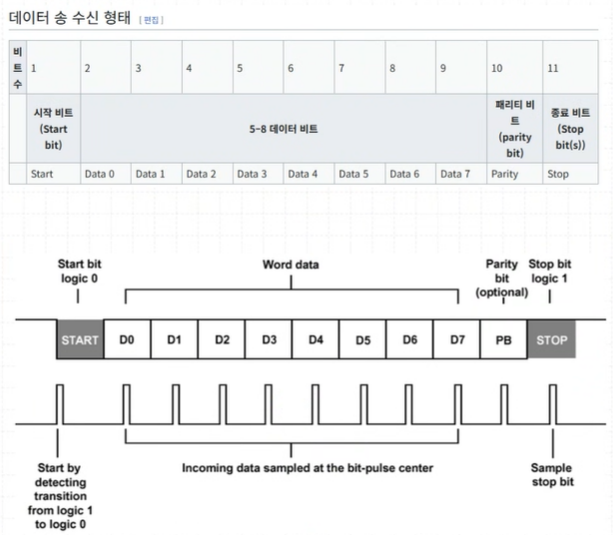

3. 동작 원리

1. Idle 상태
   • 라인은 기본적으로 HIGH(1) 상태
2. Start Bit
   • 통신 시작 시 1비트 길이의 LOW(0) 신호 전송
3. Data Bits
   • LSB부터 순차적으로 전송 (일반적으로 8비트)
4. Parity Bit (옵션)
   • 데이터 전송 중 오류 검출용 (Even, Odd)
   • 데이터의 1의 개수가 짝수, 홀수에 맞춰서 동작
   • 안 쓰는 이유는❓
5. Stop Bit
   • 1비트 길이의 HIGH(1) 신호로 전송 종료 표시
6. 수신 측
   • 스타트 비트를 감지 후 정해진 baud rate에 맞춰 비트 샘플링
7. Frame
   • 1~5번까지의 과정을 1프레임

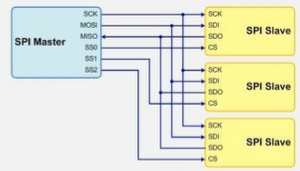

✅ SPI (Universal Asynchronous Receiver/Transmitter)

✅ 비교 (UART vs SPI vs I2C)
