Day2

DAY2


✅ 조합논리회로 vs 순차논리회로

항목 조합논리회로 순차논리회로
동작 기준 현재 입력에만 의존 현재 입력 + 과거 상태(레지스터 등)
클록 사용 여부 클록 사용 안 함 클록 사용 (동기식 설계)
메모리 기능 없음 있음 (상태 저장 가능)
예시 AND, OR, MUX 등 FSM, 레지스터, 카운터, 메모리 등

💡 조합 논리는 빠르지만 타이밍 제어가 어렵고 글리치(glitch) 발생 가능성 있음.
💡 순차 논리는 동기식으로 안정적이고 제어가 쉬움.


✅ Latch 와 Flip-Flop

  • Latch
    • 클록 신호 없이 동작
    • 입력 신호에 민감하게 반응
    • 메모리 기능 있음
  • Flip-Flop
    • 클록 엣지(상승/하강)에 반응
    • 엣지 트리거 방식으로 동작
    • 더 안정적인 메모리 소자

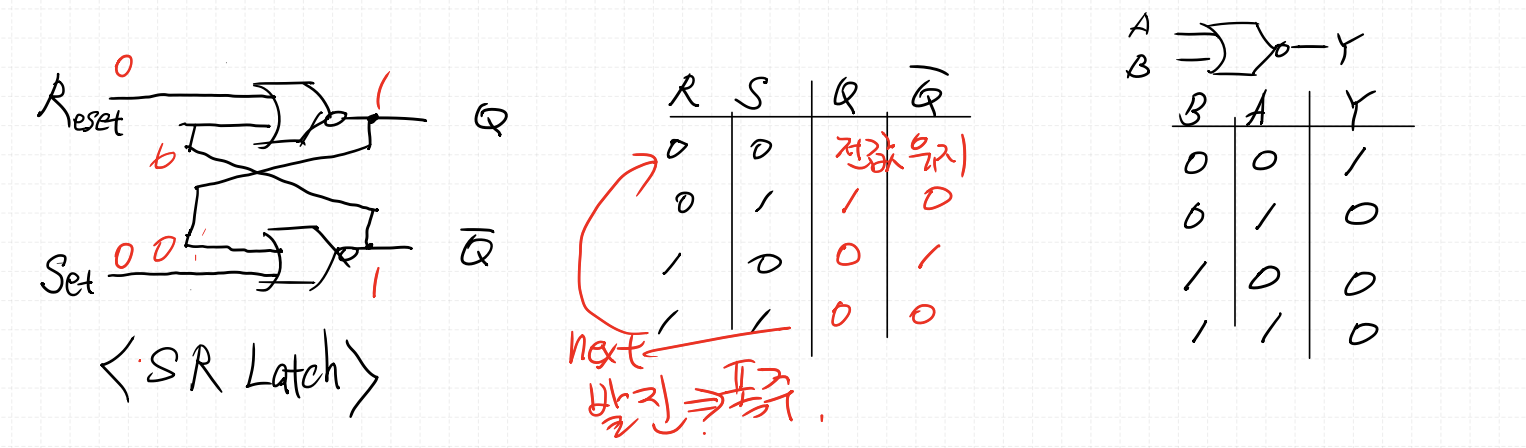

✅ SR Latch

SR Latch

  • Q/Q는 항상 반대여야 함.
  • 상태 설명:
S R Q(next) 설명
0 0 유지 이전 상태 유지
0 1 0 Reset 상태
1 0 1 Set 상태
1 1 불안정 금지 상태 (발진 가능)

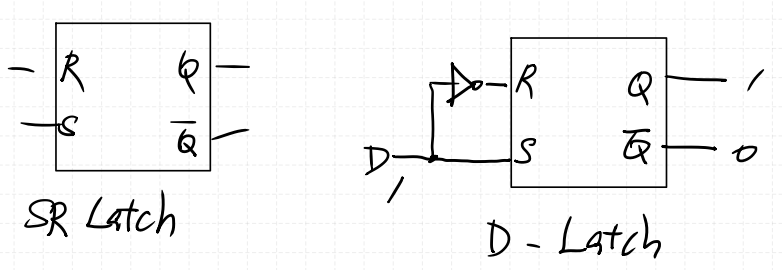

✅ D Latch

D Latch

  • 입력을 단일화하여 S= D, R = D’ 형태로 구성
  • Gate 신호가 enable 역할
  • 클록에 민감 (레벨 트리거 방식)

✅ Gated D Latch & D Flip-Flop

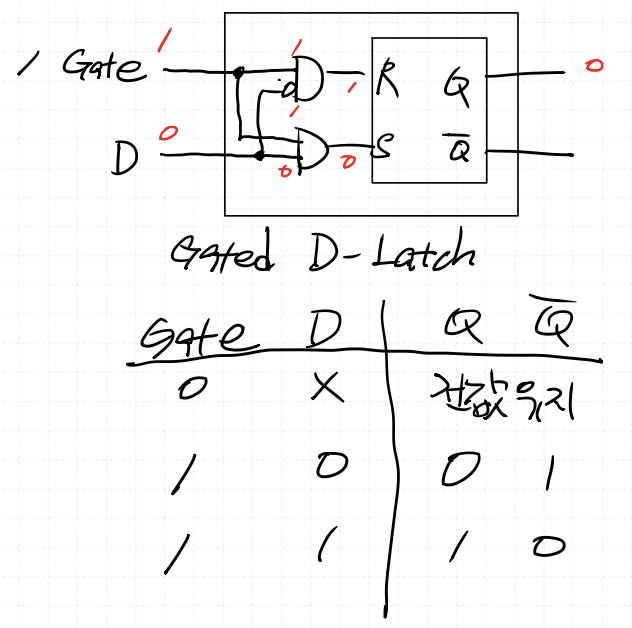

Gated D Latch

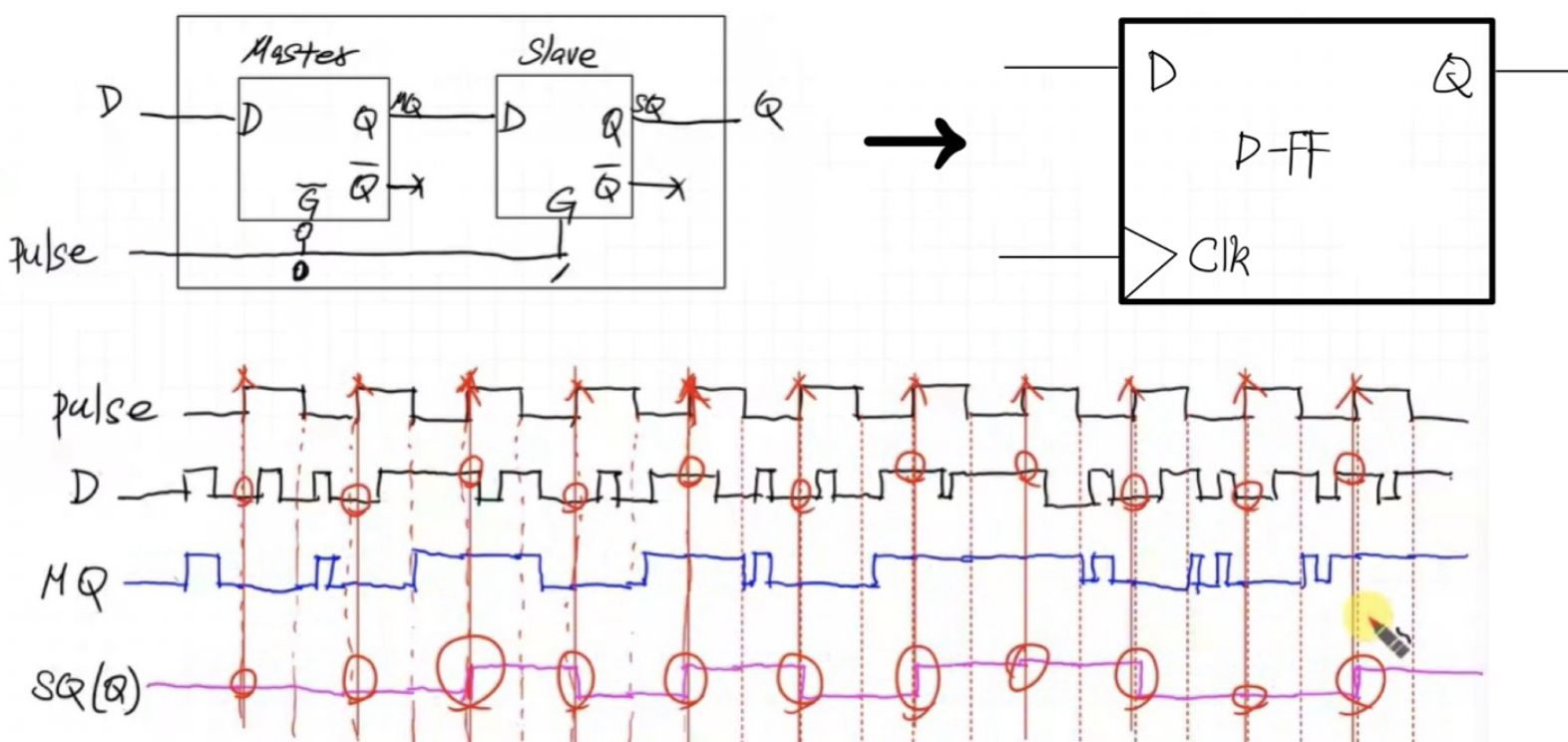

D Flip-Flop

  • Gated D Latch: Gate 신호가 high일 때만 입력 허용
  • D Flip-Flop (Master-Slave 구조)
    • Master: 클록 Low일 때 입력 저장
    • Slave: 클록 High일 때 출력 전달
    • 상승엣지 또는 하강엣지에서만 출력 변화 (엣지 트리거)

✅ 메타스테이블(Metastable)

Metastable

  • 클록 엣지 시점에 입력(D)이 변하면 출력이 일정 시간 동안 불안정 상태에 빠질 수 있음
  • 이를 메타스테이블 현상이라 함

중요 Timing Spec

항목 설명
Setup Time 클록 엣지 이전에 D 입력이 안정적으로 유지되어야 하는 최소 시간
Hold Time 클록 엣지 이후에도 D 입력이 유지되어야 하는 최소 시간

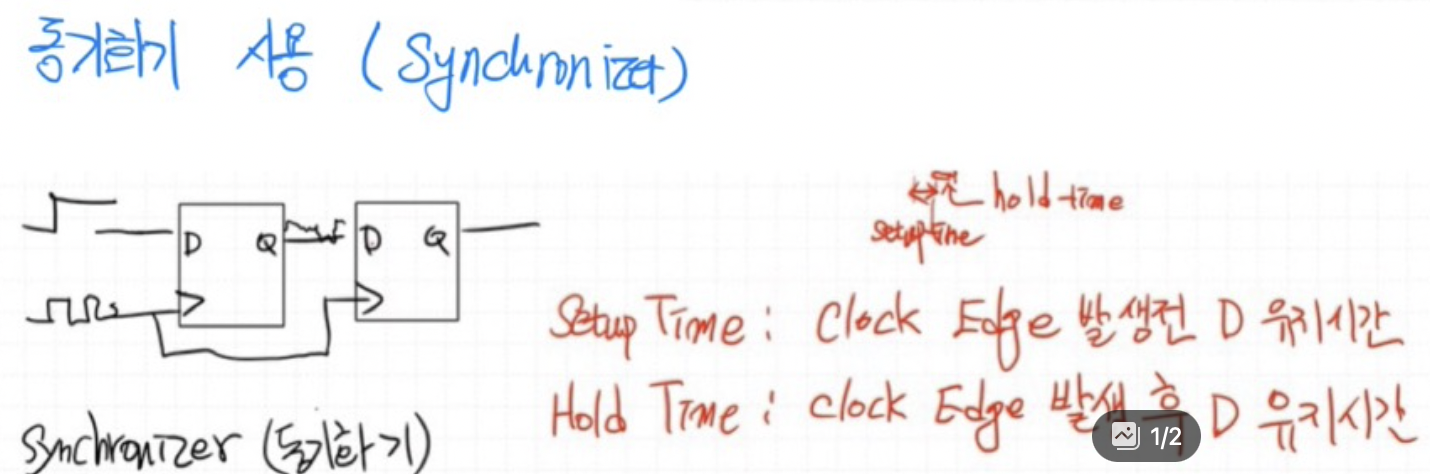

✅ Synchronizer

Synchronizer

  • 비동기 입력을 동기화하는 구조
  • D Flip-Flop 2개 이상 직렬 연결
    • 첫 번째 F/F: 신호 수신
    • 두 번째 F/F: 안정된 출력 생성
  • 메타스테이블 방지를 위한 대표적 설계 기법

✅ 전파 지연 시간 (Propagation Delay)

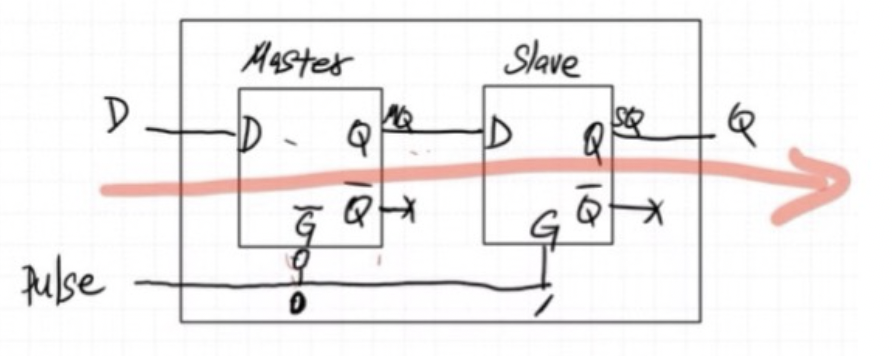

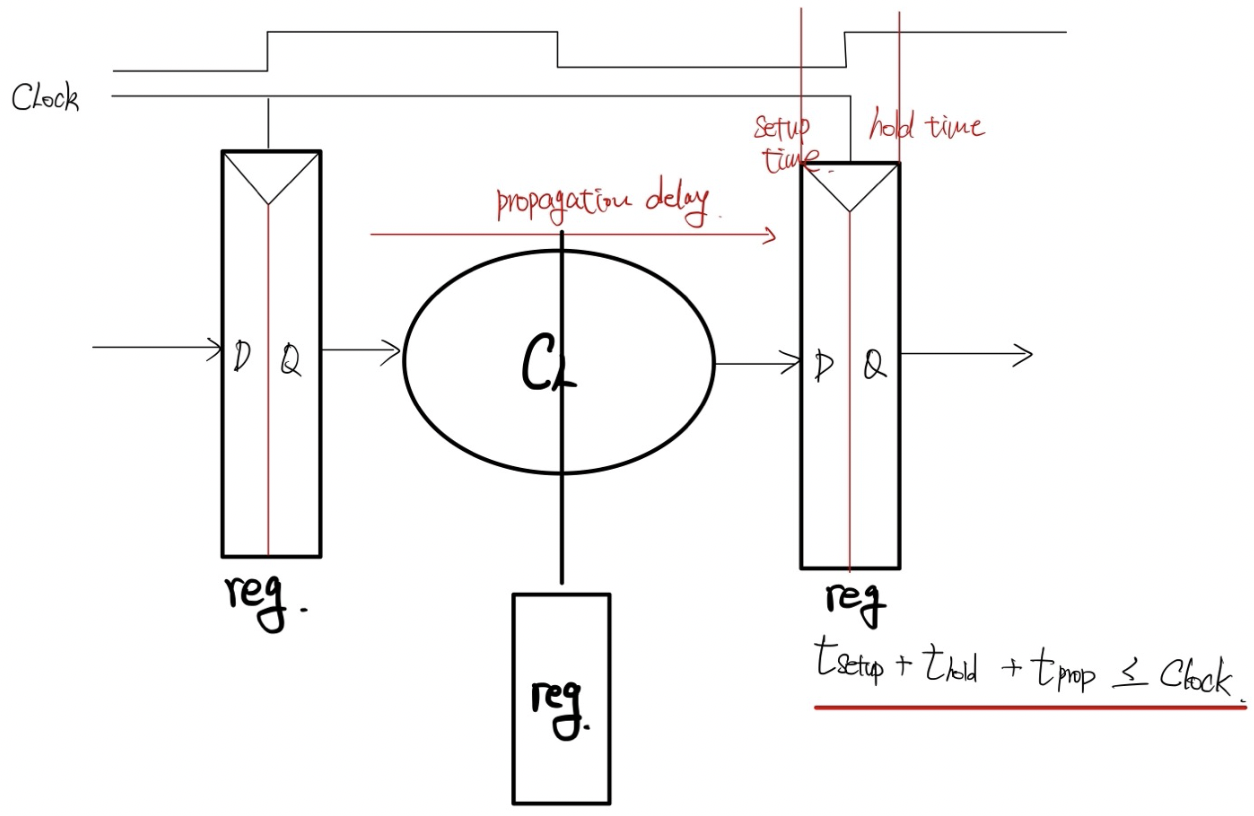

Propagation

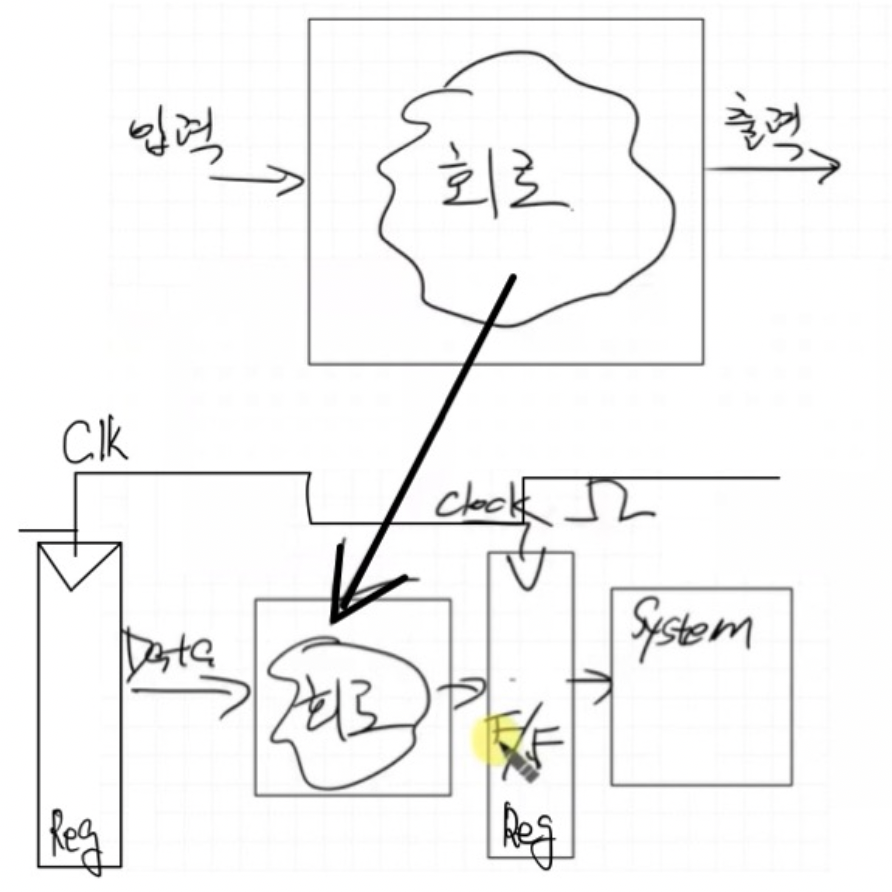

Propagation Detail

  • 클록 → 출력까지 걸리는 시간
  • 조합 회로의 깊이에 비례
  • 예: 곱셈 연산이 많은 FFT 회로는 레지스터 삽입 필요

📌 데이터시트에서는 clock-to-Q delay, t_pd, t_co 등으로 명시됨

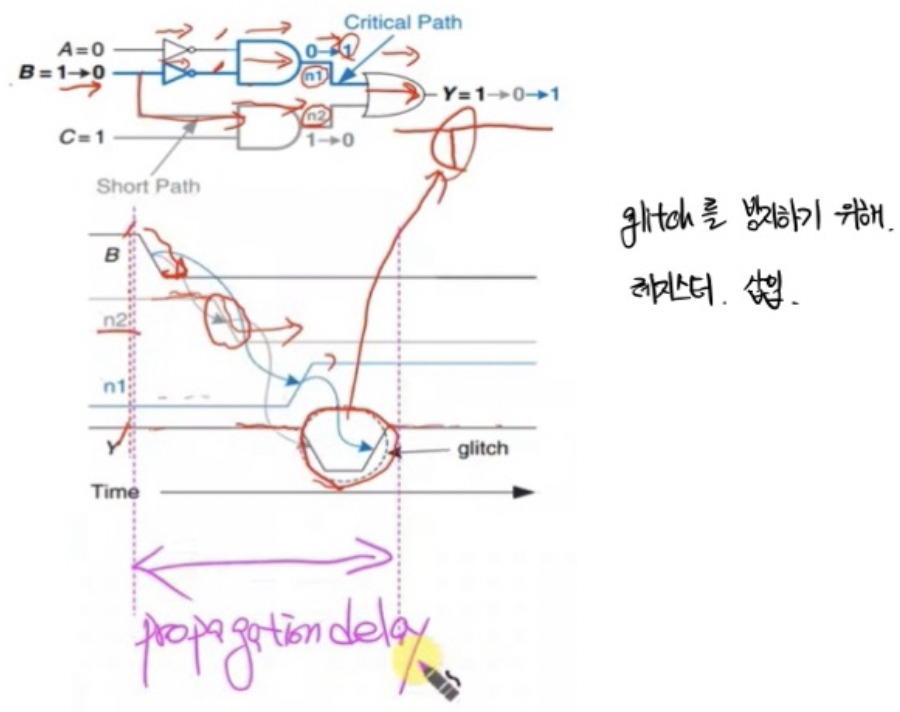

✅ 글리치(Glitch)

Glitch

  • 조합 논리에서 입력이 동시에 변하지 않으면, 전파 지연 차이로 인해 일시적인 오류 출력 발생 가능
  • 클록 엣지 직전 글리치 발생 시 시스템 오동작 가능성 있음
  • → 복잡한 조합 논리는 피하고, 순차 회로로 나누어 설계하는 것이 안전함

✅ 파이프라이닝 기법

Pipeline

  • 연산 중간에 레지스터 삽입으로 클록 주기를 분할
  • 복잡한 연산을 여러 클록 사이클에 나누어 처리 가능
  • 조합 논리 길이를 줄여 글리치 방지 및 클록 여유 확보

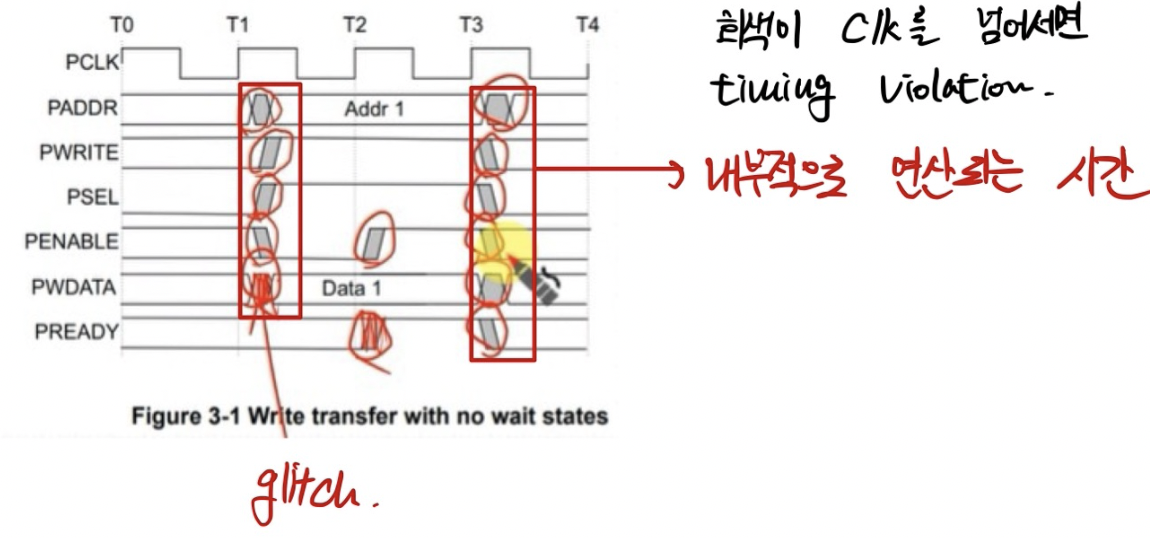

✅ AMBA APB 예시

AMBA Glitch

  • AMBA APB 프로토콜도 메타스테이블과 클록 도메인 이슈를 고려하여 설계됨
  • 동기화 구조 반영 필요

✅ 보완 및 추가 설명

  • 타이밍 분석은 FPGA/ASIC 설계의 핵심
    • Setup/Hold violation은 기능적 문제 유발
  • CDC (Clock Domain Crossing) 설계에서는 synchronizer 필수
  • 글리치를 줄이기 위한 방법
    • 입력 신호 동기화
    • 레지스터 삽입 (타이밍 여유 확보)
  • 순차 논리 설계에서의 핵심 원칙
    • 항상 클록 경계 기준으로 상태 변화 설계
    • 조합 논리는 최소화

  • 타이밍 분석은 FPGA/ASIC 설계의 핵심 요소
    • Setup / Hold 타이밍 위반이 발생하면 회로 동작이 비정상적으로 될 수 있음
    • 타이밍 제약 조건을 만족하도록 설계하고, STA(Static Timing Analysis) 필수 수행
  • CDC (Clock Domain Crossing) 설계
    • 서로 다른 클록 도메인을 오갈 때 메타스테이블 위험
    • 해결 방법:
      • 2단 이상 D Flip-Flop 직렬 연결 (Synchronizer)
      • Handshake 또는 FIFO 구조 사용
  • 글리치(Glitch) 줄이기 위한 방법
    • 입력 신호는 반드시 클록 도메인에 동기화
    • 조합 논리 길이가 길 경우 중간에 레지스터 삽입하여 안정화
    • 하나의 클록 사이클 내에 연산이 끝나도록 설계
  • 순차 논리 설계 핵심 원칙
    • 모든 상태 변화는 클록 엣지 기준으로 결정되어야 함
    • 조합 논리는 최소화하여 타이밍 복잡도를 줄이고, 유지/확장 가능한 설계 지향
